加工實例：金剛石線切割玻璃圓柱片效果
發布時間：2015-03-18 點擊次數：4438次
泰州晨虹數控金剛石線切割機切割玻璃圓柱片效果

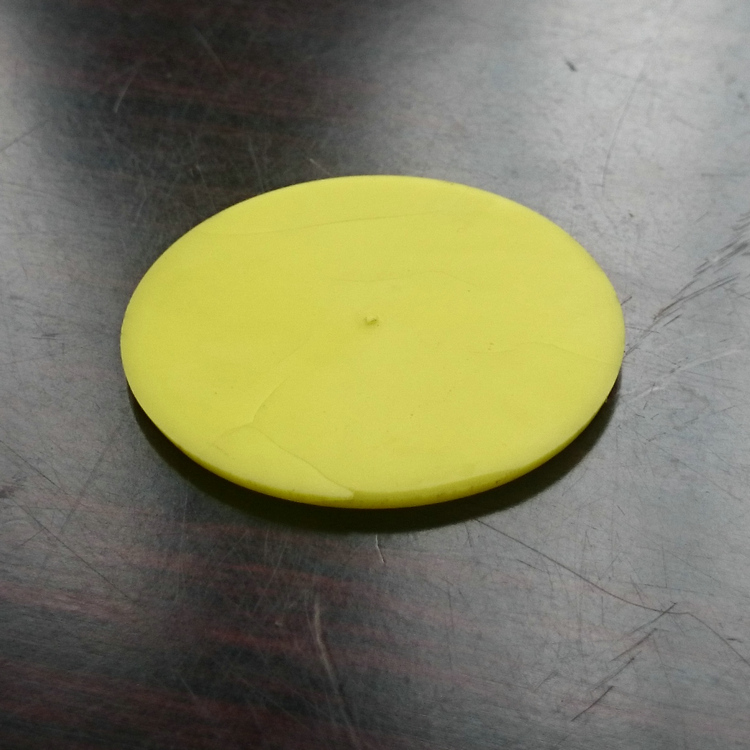

客人寄來兩片這個黃色的玻璃圓柱片，想要減薄拋光切割成厚度為200um左右的圓形薄片數片，使用我公司臥式數控金剛石線切割機床切割。
之前我們分別用過三個切割方式，分別是直線切割、差動切割、旋轉切割。
其中直線切割表面光潔度差，對金剛石線損耗厲害；差動切割效率高，表面質量好；旋轉切割表面平整度高，效率較低。
客人這個玻璃圓柱片，直徑為46.1mm，一面是帶弧形的，進刀的時候會有一定誤差。按照客人的要求，兩面都得按照一種方式切割才能測量出準確數據，我們預計切成2.10mm左右的薄片。

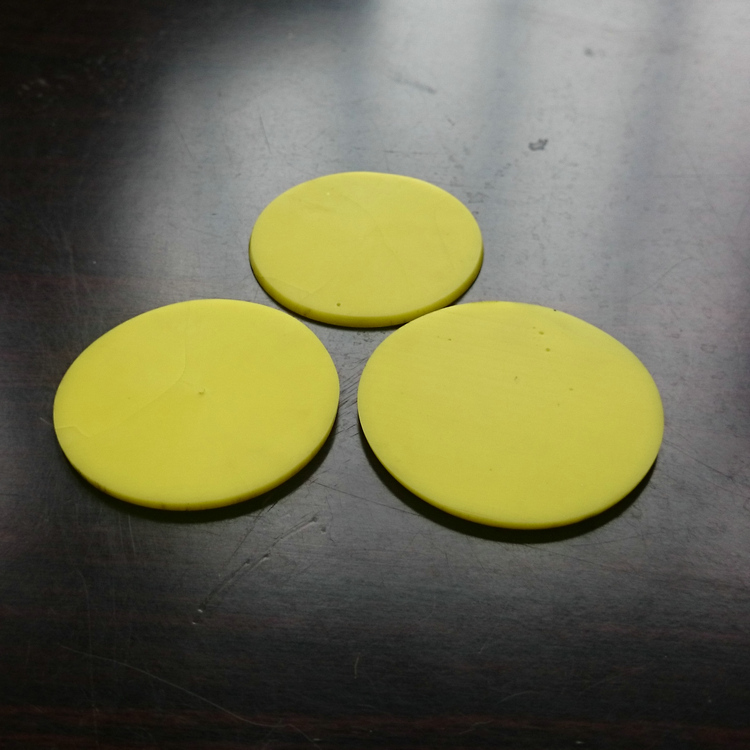

晨虹數控金剛石線切割機切割玻璃圓柱片效果

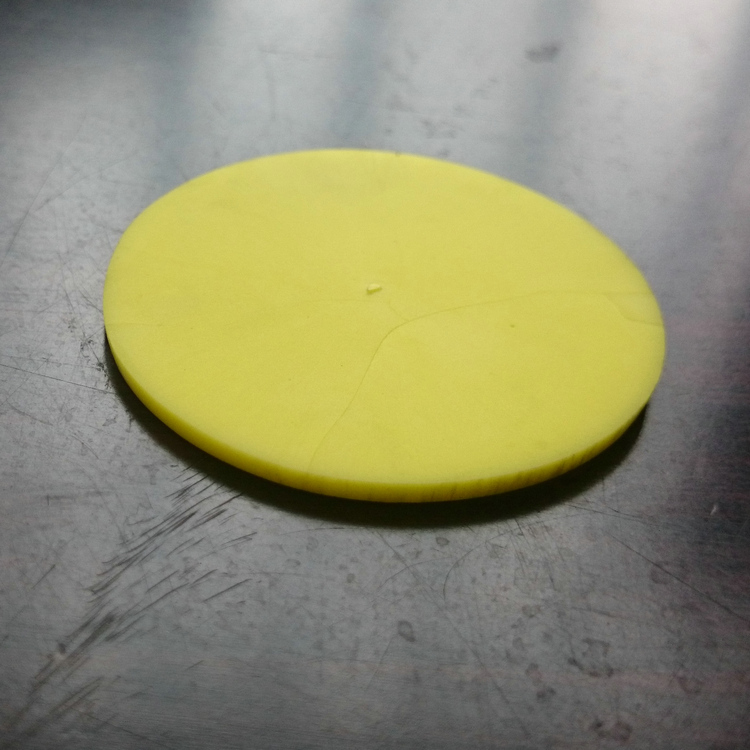

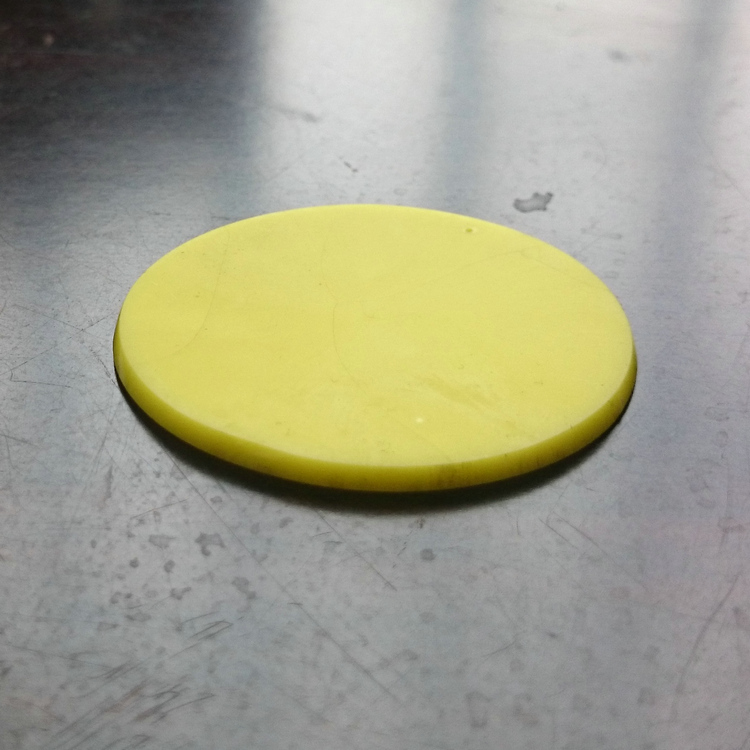

使用我公司CHSX5650-XW金剛石線切割機床切割，片，一面是直線切割，一面是差動切割，平行度好是兩個同樣方式切割之后測量的結果，所以這個沒辦法測量出準確數據。以點測量的結果為：邊緣2.12mm、2.28mm、2.04mm，中間2.21mm。

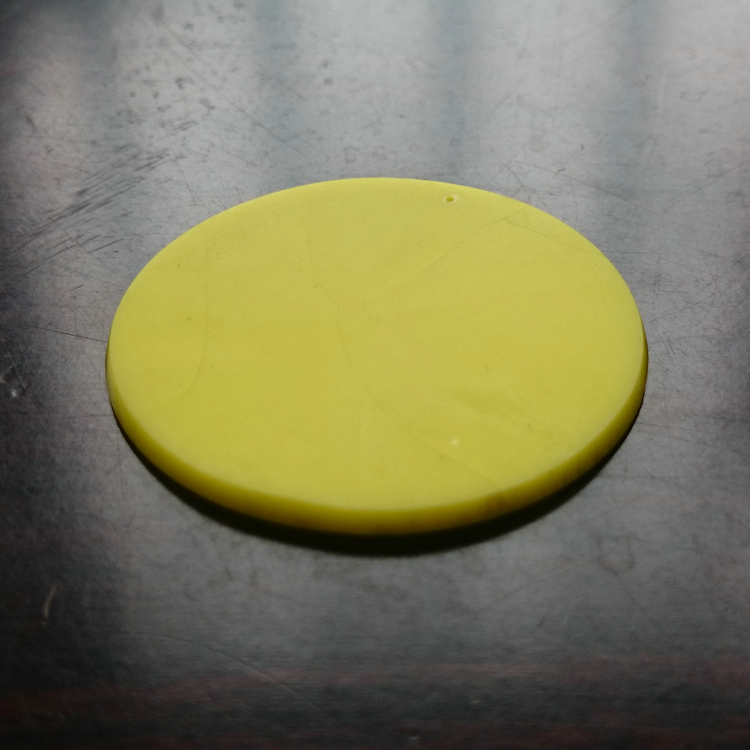

第二片，兩面都是按一個方式切割，實際結果測量平行度，以點測量，邊緣為2.11mm、2.14mm、2.15mm，中間厚度2.17mm。測量工具為電子數顯卡尺。
